วิธีการต่อสายไฟเปลือกกล่องไฟฟ้า?
ในฐานะซัพพลายเออร์ที่เชื่อถือได้ของ Electric Box Shells ฉันได้เห็นโดยตรงถึงความสำคัญของการเดินสายที่เหมาะสมภายในกล่องหุ้มเหล่านี้ ไม่ว่าคุณจะเป็นช่างไฟฟ้าที่มีประสบการณ์หรือผู้ที่ชื่นชอบงาน DIY การทำความเข้าใจวิธีที่ถูกต้องในการเดินสายเปลือกกล่องไฟฟ้าถือเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัย การทำงาน และการปฏิบัติตามหลักปฏิบัติทางไฟฟ้า ในบล็อกนี้ ฉันจะแนะนำคุณตลอดกระบวนการเดินสายไฟเปลือกกล่องไฟฟ้าแบบทีละขั้นตอน แบ่งปันข้อมูลเชิงลึกตามประสบการณ์ในอุตสาหกรรมหลายปี
ขั้นตอนที่ 1: รวบรวมเครื่องมือและวัสดุที่จำเป็น
ก่อนที่คุณจะเริ่มเดินสายไฟ จำเป็นอย่างยิ่งที่จะต้องมีเครื่องมือและวัสดุที่จำเป็นทั้งหมดอยู่ในมือ ต่อไปนี้คือรายการสิ่งที่คุณต้องการโดยทั่วไป:
- เปลือกกล่องไฟฟ้า: ตรวจสอบให้แน่ใจว่าคุณมีขนาดและประเภทที่เหมาะสมสำหรับการใช้งานของคุณ บริษัทของเรานำเสนอเปลือกกล่องไฟฟ้าคุณภาพสูงหลากหลายประเภทที่สามารถตอบสนองความต้องการที่หลากหลาย
- สายไฟ: เลือกเกจและประเภทของสายไฟที่เหมาะสมตามโหลดไฟฟ้าและการใช้งาน
- เครื่องปอกสายไฟ: เพื่อขจัดฉนวนออกจากสายไฟ
- ไขควง: ไขควงทั้งหัวแบนและไขควงปากแฉกสำหรับเปิดปิดกล่องและยึดขั้วต่อสายไฟ
- ขั้วต่อสายไฟ: เช่นขั้วต่อแบบบิดหรือน็อตลวดเพื่อเชื่อมต่อสายไฟเข้าด้วยกันอย่างปลอดภัย
- เทปพันสายไฟ: เพื่อป้องกันการเชื่อมต่อสายไฟและป้องกันการลัดวงจร
- เซอร์กิตเบรกเกอร์หรือฟิวส์: สำหรับป้องกันกระแสเกิน
ขั้นตอนที่ 2: เตรียมเปลือกกล่องไฟฟ้า
ขั้นแรก ให้ตรวจสอบเปลือกกล่องไฟฟ้าอย่างละเอียดว่ามีความเสียหายหรือข้อบกพร่องหรือไม่ ตรวจสอบให้แน่ใจว่าน็อกเอาต์ทั้งหมด (รูที่เจาะไว้ล่วงหน้าในกล่อง) นั้นไม่บุบสลาย และสามารถถอดออกได้ง่ายตามต้องการ หากคุณต้องการติดตั้งส่วนประกอบเพิ่มเติม เช่นกระบอกโลหะอุตสาหกรรมหรือกแผ่นป้องกันโลหะแผ่นตอนนี้เป็นเวลาที่จะทำเช่นนั้น ส่วนประกอบเหล่านี้สามารถให้การป้องกันและการทำงานเพิ่มเติมแก่การตั้งค่าระบบไฟฟ้าของคุณ
จากนั้นจึงติดตั้งเปลือกกล่องไฟฟ้าในตำแหน่งที่ต้องการ ใช้ฮาร์ดแวร์สำหรับติดตั้งที่เหมาะสมและตรวจดูให้แน่ใจว่ากล่องติดแน่นกับผนังหรือพื้นผิว นี่เป็นสิ่งสำคัญในการป้องกันการเคลื่อนไหวหรือการสั่นสะเทือนที่อาจสร้างความเสียหายให้กับสายไฟภายใน
ขั้นตอนที่ 3: วางแผนเค้าโครงสายไฟ
ก่อนที่คุณจะเริ่มเดินสายไฟ เป็นความคิดที่ดีที่จะวางแผนเค้าโครง พิจารณาตำแหน่งของอุปกรณ์ไฟฟ้า (เช่น สวิตช์ เต้ารับ หรือตัวควบคุม) ที่จะเชื่อมต่อกับกล่อง ร่างแผนผังคร่าวๆ ว่าสายไฟจะพันกันอย่างไรภายในกล่อง สิ่งนี้จะช่วยคุณหลีกเลี่ยงการข้ามสายไฟโดยไม่จำเป็นและรับประกันงานการเดินสายไฟที่เรียบร้อยและเป็นระเบียบ

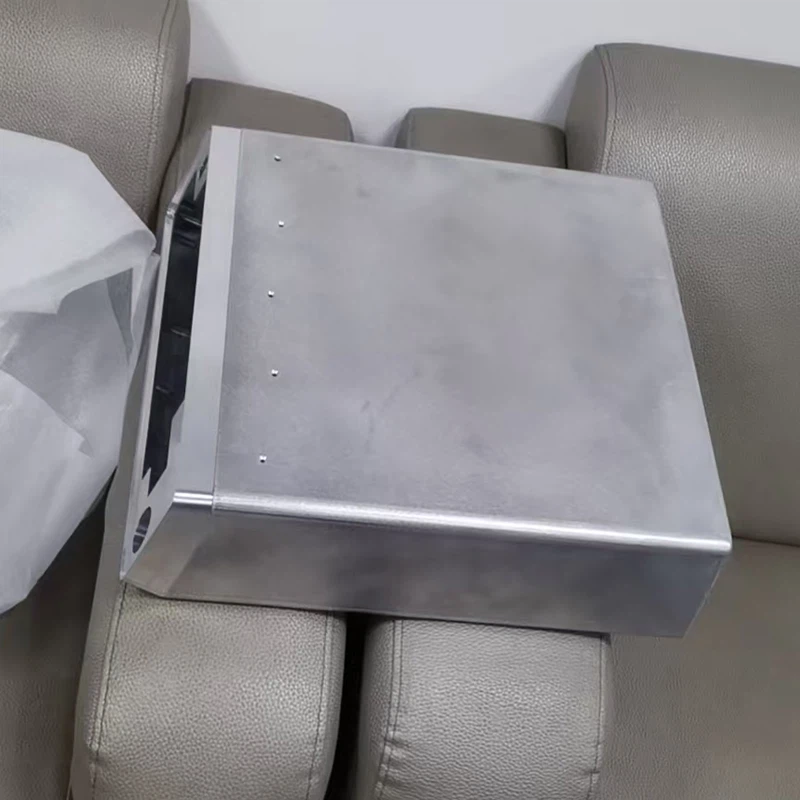

หากคุณกำลังใช้กเปลือกควบคุมสแตนเลสคุณอาจต้องวางแผนการวางตำแหน่งคอนโทรลเลอร์และการเชื่อมต่อสายไฟอย่างเหมาะสม เค้าโครงควรช่วยให้เข้าถึงคอนโทรลเลอร์ได้ง่ายเพื่อการบำรุงรักษาและการใช้งาน
ขั้นตอนที่ 4: เรียกใช้สายไฟ
เมื่อคุณวางแผนเค้าโครงแล้ว ก็ถึงเวลาเริ่มเดินสายไฟ ค่อยๆ ป้อนสายไฟผ่านช่องน็อกเอาท์ในเปลือกกล่องไฟฟ้า ตรวจสอบให้แน่ใจว่าสายไฟภายในกล่องหย่อนเพียงพอเพื่อให้สามารถเชื่อมต่อได้ง่ายและปรับเปลี่ยนได้ในอนาคต
เมื่อใช้สายไฟหลายเส้น ให้จัดระเบียบและแยกสายออกเพื่อหลีกเลี่ยงการรบกวน คุณสามารถใช้สายรัดหรือรางสายไฟเพื่อยึดสายไฟไว้ได้ เพื่อการป้องกันที่ดียิ่งขึ้น ให้พิจารณาใช้เครื่องทอลวดหรือท่อร้อยสาย โดยเฉพาะในบริเวณที่สายไฟอาจได้รับความเสียหายทางกายภาพ
ขั้นตอนที่ 5: ถอดสายไฟ
ใช้เครื่องปอกสายไฟเพื่อขจัดฉนวนประมาณ 3/4 ถึง 1 นิ้วออกจากปลายสายไฟ ระวังอย่าให้ลวดตีเกลียวขณะปอกฉนวน หากคุณเผลอหักตีเกลียวสายไฟ อาจทำให้สายไฟอ่อนลงและเพิ่มความเสี่ยงที่จะเกิดไฟฟ้าลัดวงจรได้
ขั้นตอนที่ 6: สร้างการเชื่อมต่อ
ถึงเวลาทำการเชื่อมต่อไฟฟ้าแล้ว เริ่มต้นด้วยการต่อสายไฟร้อน (โดยปกติจะเป็นสีดำหรือสีแดง) เข้ากับขั้วต่อที่เหมาะสม ใช้ขั้วต่อสายไฟเพื่อยึดการเชื่อมต่อให้แน่น ตรวจสอบให้แน่ใจว่าขั้วต่อสายไฟมีขนาดที่ถูกต้องสำหรับสายไฟและขันให้แน่นอย่างถูกต้อง
จากนั้นให้เชื่อมต่อสายไฟที่เป็นกลาง (โดยปกติจะเป็นสีขาว) ด้วยวิธีเดียวกัน ควรเชื่อมต่อสายไฟที่เป็นกลางเข้าด้วยกันและเข้ากับขั้วต่อที่เป็นกลางในเปลือกกล่องไฟฟ้า
สุดท้าย เชื่อมต่อสายกราวด์ (โดยปกติจะเป็นสีเขียวหรือทองแดงเปลือย) เข้ากับขั้วกราวด์ในกล่อง สายดินเป็นเส้นทางที่ปลอดภัยสำหรับกระแสไฟฟ้าในกรณีที่เกิดข้อผิดพลาด ปกป้องคุณจากไฟฟ้าช็อต
ขั้นตอนที่ 7: ป้องกันการเชื่อมต่อ
หลังจากทำการเชื่อมต่อแล้ว ให้ใช้เทปพันสายไฟเพื่อป้องกันการเชื่อมต่อแต่ละจุด พันเทปให้แน่นรอบๆ ขั้วต่อสายไฟและสายไฟที่เปิดออก เพื่อป้องกันไม่ให้สัมผัสกับสายไฟหรือชิ้นส่วนโลหะอื่นๆ ภายในกล่อง ซึ่งช่วยป้องกันไฟฟ้าลัดวงจรและมั่นใจในความปลอดภัยของระบบไฟฟ้า
ขั้นตอนที่ 8: ทดสอบการเดินสายไฟ
เมื่อเดินสายไฟทั้งหมดเสร็จสมบูรณ์และเป็นฉนวนแล้ว ก็ถึงเวลาทดสอบระบบ ก่อนเปิดเครื่อง ให้ตรวจสอบการเชื่อมต่อทั้งหมดอีกครั้งเพื่อให้แน่ใจว่าแน่นหนาและไม่มีสายไฟหลวม
ใช้เครื่องทดสอบแรงดันไฟฟ้าเพื่อตรวจสอบว่ามีแรงดันไฟฟ้าอยู่ที่อุปกรณ์ไฟฟ้าหรือไม่ หากทุกอย่างทำงานถูกต้อง คุณจะเห็นค่าแรงดันไฟฟ้าปกติ หากคุณพบปัญหาใดๆ เช่น ไฟดับหรือไฟฟ้าลัดวงจร ให้ตรวจสอบสายไฟและการเชื่อมต่ออย่างระมัดระวังเพื่อระบุและแก้ไขปัญหา
ขั้นตอนที่ 9: ปิดเปลือกกล่องไฟฟ้า
หลังจากทดสอบสายไฟและตรวจดูให้แน่ใจว่าทุกอย่างทำงานได้อย่างถูกต้อง ให้ปิดเปลือกกล่องไฟฟ้า ใช้สกรูที่เหมาะสมเพื่อยึดฝาครอบให้แน่น ตรวจสอบให้แน่ใจว่าไม่มีช่องว่างระหว่างฝาครอบและกล่อง เนื่องจากอาจทำให้ฝุ่น ความชื้น หรือสิ่งปนเปื้อนอื่นๆ เข้าไปได้
ในฐานะซัพพลายเออร์ของ Electric Box Shells เราเข้าใจดีว่าความต้องการของลูกค้าทุกคนมีเอกลักษณ์เฉพาะตัว ไม่ว่าคุณกำลังมองหาเปลือกกล่องไฟฟ้ามาตรฐานหรือโซลูชันที่ออกแบบเอง เรามีความเชี่ยวชาญและผลิตภัณฑ์ที่จะตอบสนองความต้องการของคุณ หากคุณสนใจที่จะซื้อเปลือกกล่องไฟฟ้าคุณภาพสูงของเรา หรือมีคำถามใดๆ เกี่ยวกับการเดินสายไฟหรือการติดตั้ง เราขอแนะนำให้คุณติดต่อเราเพื่อขอหารือเรื่องการจัดซื้อ เราพร้อมช่วยคุณค้นหาโซลูชันระบบไฟฟ้าที่ดีที่สุดสำหรับโครงการของคุณ
อ้างอิง
- National Electrical Code (NEC): ชุดมาตรฐานที่ได้รับการยอมรับอย่างกว้างขวางสำหรับการติดตั้งระบบไฟฟ้าในสหรัฐอเมริกา
- คู่มือการเดินสายไฟฟ้า: คู่มือฉบับสมบูรณ์เกี่ยวกับแนวทางปฏิบัติและเทคนิคการเดินสายไฟฟ้า
